Tasarım ve Yapı

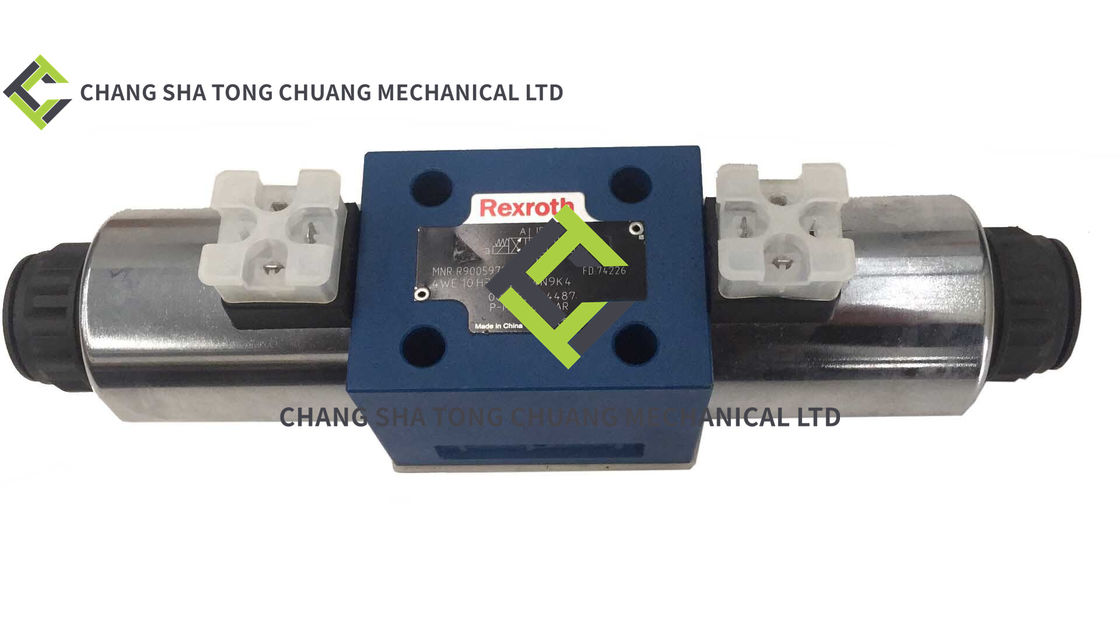

Valf gövde yapısı: 4WE10H3X/CG24N9K4'ün valf gövdesi yüksek kaliteli alaşımlı çelikten yapılmıştır ve yüksek dayanıklılığa ve aşınmaya dayanıklılığa sahiptir.ve beton pompası kamyonundaki hidrolik sistemin yüksek basınç ve etkilerine dayanabilirYapısı, hidrolik sistemde kurulum ve bağlantı için uygun olan kompakt ve makuldür.

Elektromanyetik aktüatör: Valf bobinin hareketini hızlı ve doğru bir şekilde kontrol edebilen yüksek performanslı bir elektromanyetik aktüatörle donatılmıştır.Elektromanyetik aktüatör bir DC 24V güç kaynağı kullanır (modelde CG24), güçlü bir müdahale karşıtı yeteneğine ve istikrarlı performansına sahiptir. Modeldeki "N9K4" kısmı, solenoid sargılarının özel özelliklerini gösterir,Örneğin yalıtım sınıfı ve koruma seviyesi gibi..

Sızdırma sistemi: Valf, güvenilir bir mühürleme performansını sağlamak için yüksek kaliteli bir mühürleme sistemi ile donatılmıştır.Hidrolik yağ sızıntısının etkili bir şekilde önlenmesi ve hidrolik sistemin normal çalışmasını sağlamak.

Çalışma prensibi

Elektromanyetik Kontrol: Elektromanyetik sarmal enerji aldığında manyetik alan oluşturur, bu da armatürü çeker ve valf bobini hareket ettirir.Elektromanyetik bobinin farklı enerji durumlarına göre, valf bobini farklı pozisyonlara geçirilebilir, böylece valfdeki hidrolik yağ akış yönünün değiştirilmesini gerçekleştirebilir.

Akış Kontrolü: H tipi fonksiyonda, valf spoli nötr pozisyonda olduğunda, tüm portlar (P, A, B, T) birbirine bağlanır ve hidrolik yağın her port arasında serbestçe akmasına izin verilir.Bu hidrolik sistem için özel bir akış yolu sağlar, sistem boşaltma ve yağ geri dönüşü gibi işlevleri gerçekleştirmek için kullanılabilir. Elektromanyetik aktüatör tarafından valf bobini başka pozisyonlara kaydırıldığında,portlar arasındaki hidrolik yağın akış yönü P, A, B ve T, beton pompa kamyonunun hidrolik sistemindeki hidrolik silindir veya hidrolik motorun hareket yönünü ve hızını kontrol etmek için değişecek.

Performans Özellikleri

Yüksek Yanıt Hızı: Elektromanyetik aktüatörün ve valf spoli yapısının gelişmiş tasarımı sayesinde, 4WE10H3X/CG24N9K4 solenoid yönlü kontrol valfi çok yüksek bir yanıt hızına sahiptir.Bu hızla hidrolik yağın akış yönünü değiştirebilir, beton pompa kamyonunun hidrolik sisteminin operatörün kontrol komutlarına hızlı bir şekilde yanıt vermesini ve ekipmanların çalışma verimliliğini ve doğruluğunu artırmasını sağlar.

Yüksek Basınç Direnci: Genellikle belirli bir nominal basınca kadar yüksek hidrolik basınçlara dayanacak şekilde tasarlanmıştır.Bu, sızıntı veya hasar olmadan beton pompa kamyonunun yüksek basınçlı hidrolik sisteminde istikrarlı çalışmasına izin verir, tüm hidrolik sistemin güvenilirliğini ve güvenliğini sağlar.

İyi akış kapasitesi: 10'luk bir nominal boyutla, valf nispeten büyük bir akış geçiş alanına sahiptir.Yüksek akışlı hidrolik yağ için beton pompa kamyonunun hidrolik sisteminin gereksinimlerini karşılamak için yeterince büyük bir akış kapasitesi sağlayabilenBu, sistemdeki hidrolik bileşenlerin yeterli hidrolik yağ kaynağı elde edebilmesini ve sorunsuz çalışmasını sağlar.

Düşük Güç Tüketimi: Valfın elektromanyetik aktüatörü, enerji tasarrufu göz önünde bulundurarak tasarlanmıştır ve nispeten düşük güç tüketimine sahiptir.Bu, sadece beton pompa kamyonunun elektrik sisteminin enerji tüketimini azaltmaya yardımcı olmakla kalmaz, aynı zamanda pilin ve diğer güç kaynağı ekipmanlarının kullanım ömrünü uzatmaya da yardımcı olur.
